مصنوعات کی خصوصیات
اچھی اعلی-درجہ حرارت کی طاقت اور رینگنے کی مزاحمت (بنیادی فائدہ)
ASTM A335 P11 کا بنیادی فائدہ اس کی بہترین اعلی-درجہ حرارت کی طاقت اور رینگنے کی مزاحمت ہے۔ 0.5% molybdenum (Mo) کے اضافے کی بدولت P11 450-550 ڈگری درجہ حرارت کی حد کے اندر عام کاربن اسٹیلز (جیسے A106 Gr.B) کے مقابلے میں نمایاں طور پر اعلی-درجہ حرارت کی کریپ پھٹنے کی طاقت کو ظاہر کرتا ہے۔ 500 ڈگری کے حالات میں، P11 کا قابل قبول تناؤ کاربن اسٹیل کے مقابلے میں تقریباً 1.5 سے 2 گنا زیادہ ہے، جو اسے اعلی درجہ حرارت اور دباؤ کے تحت مواد کی سست پلاسٹک کی خرابی (کریپ) کو مؤثر طریقے سے مزاحمت کرنے کے قابل بناتا ہے، طویل-مدت اعلی{{21}ٹیمپچر سروس کے دوران پائپ لائنوں کی حفاظت اور وشوسنییتا کو یقینی بناتا ہے۔ 415 MPa کی کم از کم تناؤ کی طاقت اور 205 MPa کی کم از کم پیداوار کی طاقت کے ساتھ، یہ A335 سیریز کی معیاری کارکردگی کی سطح کے اندر آتا ہے اور لاگت کی تاثیر کے لحاظ سے اہم فوائد پیش کرتا ہے۔
بہترین ویلڈنگ کی کارکردگی اور گرمی کے علاج کی موافقت
ASTM A335 P11 بہترین ویلڈنگ کی کارکردگی کا مظاہرہ کرتا ہے، جو پاور اور پیٹرو کیمیکل صنعتوں میں اس کے وسیع پیمانے پر اپنائے جانے کی ایک اہم وجہ ہے۔ اس کے معتدل مرکب مواد اور کاربن کے برابر (CE) کی بدولت P11 میں ویلڈز کے گرمی-متاثرہ زون (HAZ) میں سخت ہونے کا رجحان کم ہے۔ اسے ویلڈنگ سے پہلے اعتدال پسند پہلے سے گرم کرنے والے درجہ حرارت کی ضرورت ہوتی ہے (عام طور پر 150-250 ڈگری)، یہ سائٹ ویلڈنگ کے آپریشنز کے لیے صارف کو-دوستانہ بناتا ہے۔ اس کی ویلڈنگ کا عمل اچھی طرح سے-قائم ہے، جس میں ویلڈرز کو معتدل مشکل کا سامنا ہے، جو سائٹ پر بڑے پیمانے پر-انسٹالیشن کے لیے موزوں ہے۔ ویلڈنگ کے بعد ویلڈ ہیٹ ٹریٹمنٹ (PWHT) کی ضرورت ہوتی ہے، جس میں 690-760 ڈگری تک ہیٹنگ شامل ہوتی ہے، درجہ حرارت کو برقرار رکھا جاتا ہے، اور پھر ویلڈنگ کے بقایا دباؤ کو ختم کرنے اور گرمی سے متاثرہ زون کو نرم کرنے کے لیے سست کولنگ شامل ہوتی ہے۔
اچھی مشینی صلاحیت اور فارمیبلٹی
ASTM A335 P11 اچھی سرد اور گرم کام کرنے والی خصوصیات کی نمائش کرتا ہے، جس سے تشکیل کے مختلف عمل جیسے گرم موڑنے، کولڈ موڑنے اور فورجنگ کی اجازت ملتی ہے۔ اس کا اعتدال پسند مرکب مواد ٹھنڈے موڑنے کے دوران بہترین فارمیبلٹی فراہم کرتا ہے، جو اسے کہنیوں، ٹیز اور ریڈوسر جیسے پائپ فٹنگز بنانے کے لیے موزوں بناتا ہے۔ اس کی مشینی صلاحیت P1 کے مقابلے میں ہے، جو روایتی مشینی طریقوں کے ذریعے پروسیسنگ کو قابل بناتی ہے۔
ایک بہترین قیمت-کارکردگی کا تناسب اور متوازن مجموعی کارکردگی (P1/P22 کی پوزیشننگ سے الگ)
ASTM A335 P11 کرومیم-مولیبڈینم الائے اسٹیل سیریز میں سب سے متوازن گریڈ ہے۔ P1 (0.5Cr-0.5Mo) کے مقابلے میں، P11 میں زیادہ کرومیم مواد (1.25% بمقابلہ 0.5%) ہے، جو اعلیٰ آکسیڈیشن مزاحمت اور اعلی-درجہ حرارت کی طاقت پیش کرتا ہے۔ P22 (2.25Cr-1Mo) کے مقابلے میں، P11 میں کم الائے مواد ہے، جس کے نتیجے میں بہتر ویلڈیبلٹی اور کم لاگت آتی ہے۔ آپریٹنگ درجہ حرارت 550 ڈگری سے کم یا اس کے برابر والی ایپلی کیشنز کے لیے، P11 سب سے زیادہ لاگت والا-کرومیم-مولیبڈینم سٹیل گریڈ ہے اور دنیا بھر میں پاور پلانٹس اور ریفائننگ انڈسٹریز میں سب سے زیادہ استعمال ہونے والا کرومیم-مولیبڈینم سٹیل پائپ ہے۔
اچھی تنظیمی استحکام اور طویل-سروس کی قابل اعتمادی۔
ASTM A335 P11 اچھی تنظیمی استحکام کی نمائش کرتا ہے جب 550 ڈگری سے کم یا اس کے برابر درجہ حرارت پر طویل مدتی سروس میں۔ اس کا 1.25% Cr-0.5% Mo کمپوزیشن ڈیزائن مؤثر طریقے سے مواد کی اعلی-درجہ حرارت کی کریپ کی طاقت اور آکسیڈیشن مزاحمت کو بڑھاتا ہے جبکہ پرلائٹ اسفیرائیڈائزیشن اور کاربائیڈ کو موٹے ہونے اور جمع کرنے کو روکتا ہے، میکینیکل پراپرٹی کی اعلی درجہ حرارت کے دوران کم شرح کو یقینی بناتا ہے{}31۔ نارملائزیشن پلس ٹیمپرنگ (N+T) ہیٹ ٹریٹمنٹ کے بعد، P11 ایک یکساں اور باریک فیرائٹ + پرلائٹ مائیکرو اسٹرکچر حاصل کرتا ہے، جو اعلی درجہ حرارت کی سروس کے حالات میں تنظیمی استحکام اور بھروسے کی ضمانت دیتا ہے۔
تکنیکی وضاحتیں
کیمیائی ساخت (ASTM A335 / ASME SA335)
|
عنصر |
معیاری ضروریات |
نوٹ |
|
C |
0.05 - 0.15% |
کم-کاربن ڈیزائن ویلڈیبلٹی اور سختی کو یقینی بناتا ہے۔ |
|
Mn |
0.30 - 0.60% |
ٹھوس حل کو مضبوط بنانا، طاقت کو بہتر بنانا |
|
P |
0.025% سے کم یا اس کے برابر |
نقصان دہ عناصر، سختی سے کنٹرول |
|
S |
0.025% سے کم یا اس کے برابر |
نقصان دہ عناصر، سختی سے کنٹرول |
|
سی |
0.15 - 0.35% |
ڈی آکسیڈائزر، اعلی-درجہ حرارت کی آکسیکرن مزاحمت کو بہتر بنائیں |
|
کروڑ |
1.00 - 1.50% |
بنیادی عناصر جو بہترین اعلی-درجہ حرارت آکسیکرن اور سنکنرن مزاحمت فراہم کرتے ہیں |
|
مو |
0.44 - 0.65% |
اعلی-درجہ حرارت کے کریپ فریکچر کی طاقت کو بہتر بنانے کے لیے بنیادی عناصر |
|
فے |
باقی مقدار (≈ 97%) |
میٹرکس عنصر |
فزیکل پراپرٹیز
|
کارکردگی |
عددی قدر/حد |
ٹیسٹ کے حالات |
|
کثافت |
≈ 7.85 g/cm³ |
کمرے کا درجہ حرارت (20 ڈگری) |
|
میلٹنگ پوائنٹ |
≈ 1390-1440 ڈگری |
- |
|
برقی مزاحمت |
≈ 0.32 μΩ·m |
کمرے کا درجہ حرارت |
|
تھرمل چالکتا |
≈ 40 W/(m·K) |
کمرے کا درجہ حرارت |
|
حرارتی توسیع کا گتانک (20-100 ڈگری) |
≈ 11.8 × 10⁻⁶ /K |
- |
|
لچکدار ماڈیولس (نوجوانوں کا ماڈیولس) |
≈ 200 GPa |
کمرے کا درجہ حرارت |
|
پوسن کا تناسب |
≈ 0.28 |
کمرے کا درجہ حرارت |
|
مقناطیسیت |
فیرو میگنیٹک |
فیرائٹ ڈھانچہ، جو مقناطیسی ہے۔ |
مکینیکل پراپرٹیز (نارملائزڈ + ٹیمپرڈ، مخصوص اقدار، ASTM A335)
|
کارکردگی |
عام قدر |
نفاذ کے معیارات |
|
تناؤ کی طاقت |
415 MPa سے زیادہ یا اس کے برابر |
ASTM A335 |
|
پیداوار کی طاقت (0.2% آفسیٹ) |
205 MPa سے زیادہ یا اس کے برابر |
ASTM A335 |
|
لمبائی (گیج کی لمبائی 2 انچ/50 ملی میٹر) |
30% سے زیادہ یا اس کے برابر |
ASTM A335 |
|
سختی |
217 HB سے کم یا اس کے برابر (عام قدر) |
- |
نوٹ: P11 کی طاقت کی سطح ASTM A335 کرومیم-مولیبڈینم اسٹیل سیریز میں ایک معیاری درجہ ہے۔ اس کا فائدہ اعلیٰ ترین طاقت یا سب سے زیادہ آکسیکرن مزاحمت کی پیروی کرنے کے بجائے اچھی جامع خصوصیات (طاقت، ویلڈیبلٹی، آکسیکرن مزاحمت، لاگت) کے متوازن امتزاج میں مضمر ہے۔ اعلی درجہ حرارت کے درجات کے لیے، P22 یا P91 کو منتخب کرنے کی سفارش کی جاتی ہے۔
اعلی-درجہ حرارت کی کارکردگی
ASTM A335 P11 اعلی درجہ حرارت پر اچھی طاقت کی سطح کو برقرار رکھتا ہے اور 550 ڈگری تک طویل-مدت کے اعلی-درجہ حرارت کی خدمت کے حالات کے لئے موزوں ہے:
|
درجہ حرارت |
تناؤ کی طاقت (ایم پی اے، تقریباً) |
کارکردگی برقرار رکھنے کی شرح |
|
کمرے کا درجہ حرارت (20 ڈگری) |
415 سے بڑا یا اس کے برابر |
100% |
|
400 ڈگری |
≈ 380 |
92% سے زیادہ یا اس کے برابر |
|
500 ڈگری |
≈ 340 |
82% سے زیادہ یا اس کے برابر |
|
550 ڈگری |
≈ 300 |
72% سے زیادہ یا اس کے برابر |
طویل مدتی تھرمل استحکام اور مائکرو ساختی استحکام:
ASTM A335 P11 550 ڈگری سے کم یا اس کے برابر درجہ حرارت پر طویل مدتی سروس کے دوران اچھی مائکرو ساختی استحکام کی نمائش کرتا ہے۔ 1.25% Cr-0.5% Mo کا اضافہ مؤثر طریقے سے اعلی-درجہ حرارت کی طاقت اور آکسیڈیشن مزاحمت کو بڑھاتا ہے۔ تاہم، جب 580 ڈگری سے اوپر طویل مدتی سروس کے لیے استعمال کیا جائے تو مائیکرو اسٹرکچرل استحکام کم ہو جاتا ہے اور رینگنے کی طاقت نمایاں طور پر گر جاتی ہے۔ اس طرح، یہ 580 ڈگری سے اوپر طویل مدتی سروس کے لئے سفارش نہیں کی جاتی ہے. اعلی درجہ حرارت کے درجات کے لیے، P22 یا P91 کی سفارش کی جاتی ہے۔
ہیٹ ٹریٹمنٹ سسٹم
ASTM A335 P11 کی حتمی کارکردگی ہیٹ ٹریٹمنٹ رجیم پر بہت زیادہ انحصار کرتی ہے، جس کی عام وضاحتیں حسب ذیل ہیں:
1. علاج کو معمول پر لانا
900-955 ڈگری پر گرم کریں، کافی وقت کے لیے پکڑیں (تقریباً 1 گھنٹہ فی انچ دیوار کی موٹائی)، پھر ہوا کو ٹھنڈا کریں۔ اس کے نتیجے میں یکساں باریک فیرائٹ + پرلائٹ مائیکرو اسٹرکچر بنتا ہے، جو اسے بعد میں ٹمپیرنگ کے لیے تیار کرتا ہے۔
2. غصہ کا علاج(گڑبڑ)
690-760 ڈگری پر گرم کریں، کافی وقت تک پکڑیں، پھر ہوا ٹھنڈا کریں۔ یہ معمول کے ذریعے پیدا ہونے والے دباؤ کو ختم کرتا ہے، سختی اور لچک کو بہتر بناتا ہے، اور آخری سروس کی خصوصیات کو حاصل کرتا ہے۔
3. مکمل اینیلنگ (اختیاری)
840-890 ڈگری پر گرم کریں، ہولڈ کریں، پھر فرنس کو تقریباً 650 ڈگری تک ٹھنڈا کریں، اس کے بعد کمرے کے درجہ حرارت پر ہوا کو ٹھنڈا کریں۔ سرد کام کرنے والے تناؤ کو ختم کرنے یا سرد کام کرنے کی صلاحیت کو بہتر بنانے کے لئے استعمال کیا جاتا ہے۔
دھیان دیں: پوسٹ-ویلڈ ہیٹ ٹریٹمنٹ (PWHT) کو ویلڈنگ کے بعد انجام دیا جانا چاہیے۔ اس میں گرم کرنا شامل ہے۔690-760 ڈگری، درجہ حرارت پر ہولڈنگ، اور پھر ویلڈنگ کے بقایا دباؤ کو ختم کرنے اور گرمی-متاثرہ زون کو نرم کرنے کے لیے سست کولنگ۔
گرمی کے علاج کے درجہ حرارت اور وقت کو سختی سے کنٹرول کیا جانا چاہیے تاکہ اناج کو کھردری یا کارکردگی میں اتار چڑھاؤ سے بچا جا سکے۔
پتلی-دیوار والی ٹیوبوں یا چھوٹے-قطر کی ٹیوبوں کے لیے، موصلیت کا وقت مناسب طور پر کم کیا جا سکتا ہے۔
قابل اطلاق میڈیا
اعلی-درجہ حرارت بھاپ:
پاور پلانٹس، بوائلر ہیڈرز، سپر ہیٹر ٹیوبز، اور ری ہیٹر ٹیوبوں کی مین سٹیم پائپ لائنز (550 ڈگری سے کم یا اس کے برابر)
پٹرولیم ریفائننگ میڈیا:
اعلی-درجہ حرارت کے عمل کی پائپ لائنیں جیسے کہ وایمنڈلیی اور ویکیوم ڈسٹلیشن، کیٹلیٹک کریکنگ، اور ہائیڈروٹریٹنگ۔
ہائی پریشر پروسیس گیس:
اعلی-درجہ حرارت اور ہائی-کیمیائی آلات جیسے امونیا کی ترکیب، میتھانول، اور کیمیائی کھاد کے لیے دباؤ والی پائپ لائنیں۔
گرم پانی:
ہیٹ نیٹ ورک، ہیٹنگ سسٹم۔
ہیٹ ٹرانسفر آئل اور تھرمل کیریئرز:
کیمیائی حرارت کی منتقلی کے نظام کے لیے پائپ لائنز
نوٹ: ASTM A335 P11 مضبوط آکسیڈائزنگ ایسڈز اور ہائی-درجہ حرارت، ہائی-سنسنٹریشن کلورائڈز جیسے سخت corrosive میڈیا کے لیے موزوں نہیں ہے۔ آکسیکرن مزاحمت کے لیے اس کی بالائی حد تقریباً 550-570 ڈگری ہے؛ P22 یا P91 اس درجہ حرارت سے اوپر تجویز کیا جاتا ہے۔ ہائیڈروجن پر مشتمل اعلی درجہ حرارت والے ماحول میں، ہائیڈروجن کے سنکنرن کے خطرے کا جائزہ لیا جانا چاہیے۔
ASTM A335 P11 450 سے 550 ڈگری تک کے اعلی-درجہ حرارت اور اعلی-دباؤ کے حالات کے لیے موزوں ہے۔ یہ کرومیم-مولیبڈینم اسٹیل سیریز میں سب سے زیادہ متوازن اور وسیع پیمانے پر لاگو کیا جانے والا گریڈ ہے، جو درج ذیل شعبوں میں استعمال کے لیے تجویز کیا گیا ہے:
درخواست کے میدان
-
فوسل فیول پاور جنریشن (کور ایپلی کیشن)
● سب کریٹیکل پاور پلانٹس کی مین سٹیم پائپنگ (550 ڈگری سے کم یا اس کے برابر)
● بوائلر ڈرم، سپر ہیٹر ڈرم
● اعلی-درجہ حرارت کی بھاپ پائپ لائنیں، پانی کی فراہمی کی پائپ لائنیں۔
● بوائلر حرارتی سطح کا ٹیوب سسٹم -
پیٹرو کیمیکل انجینئرنگ (بنیادی ایپلی کیشنز)
● ریفائنری میں ماحولیاتی اور ویکیوم ڈسٹلیشن یونٹ کی اعلی-درجہ حرارت کی پائپ لائنیں
● آرومیٹکس یونٹ ہائی-درجہ حرارت پراسیس پائپنگ
● ہائیڈروٹریٹنگ یونٹس میں ہائی-درجہ حرارت اور ہائی-دباؤ والی پائپ لائنیں
● تاخیر سے کوکنگ یونٹ پروسیس پائپنگ -
کیمیکل اور فرٹیلائزر انڈسٹری
● امونیا کی ترکیب کے پودوں کے لیے اعلی-درجہ حرارت کے عمل کی پائپ لائنیں۔
● میتھانول پلانٹ کی تبدیلی گیس پائپ لائن
● کیمیائی کھاد کے پلانٹس میں اعلی-درجہ حرارت اور زیادہ-دباؤ والی پائپ لائنیں -
مشترکہ حرارت اور طاقت اور مرکزی حرارتی نظام
● تھرمل پاور پلانٹ کی اعلی-درجہ حرارت والی بھاپ پائپ لائن
● شہری مرکزی حرارتی ہائی-درجہ حرارت گرم پانی کی پائپ لائن -
ہائی-درجہ حرارت اور ہائی-پریشر پائپ فٹنگز
● اعلی-درجہ حرارت کہنیوں، ٹیز، اور کم کرنے والے
● جعلی پائپ کی متعلقہ اشیاء، flanges
ترسیل اور حسب ضرورت
ہم لچکدار اور قابل اعتماد سپلائی چین سلوشنز پیش کرتے ہیں تاکہ یہ یقینی بنایا جا سکے کہ آپ کو ASTM A335 P11 الائے سٹیل پائپ ملتے ہیں جو آپ کے پراجیکٹ کی ضروریات سے بالکل مماثل ہیں۔
مرضی کے مطابق مواد فارم
ہم ڈرائنگ یا تصریحات کے مطابق مختلف بنیادی اور خصوصی شکلیں تیار کرنے کی حمایت کرتے ہیں۔
|
فارم |
 سیملیس سٹیل پائپ
|
 بڑی-قطر کی موٹی-دیوار والی پائپ
|
 مصر دات اسٹیل پائپ
|
|---|---|---|---|
|
روایتی رینج |
بیرونی قطر: 10.3 - 1067 ملی میٹر؛ دیوار کی موٹائی: 1 - 150 ملی میٹر |
بیرونی قطر: 219 - 1067 ملی میٹر؛ دیوار کی موٹائی: 20 - 150 ملی میٹر |
بیرونی قطر: 10.3 - 610 ملی میٹر؛ دیوار کی موٹائی: 1 - 50 ملی میٹر |
|
حسب ضرورت صلاحیت |
گرم-رولڈ / کولڈ-نکالنے والی سیملیس ٹیوبیں، فکسڈ-لمبائی کٹنگ، بیول مشیننگ، پائپ اینڈ تھریڈز، گرمی کے علاج کے خصوصی حالات (معمول + ٹیمپرنگ / اینیلنگ) |
گرم توسیع، فکسڈ-لمبائی کاٹنا، بیول مشیننگ، گرمی کے علاج کے خصوصی حالات |
کولڈ-نکالنے والی درست ٹیوبیں، فکسڈ-لمبائی کاٹنا، سطح کا خصوصی علاج |
ہمیں کیوں منتخب کریں؟ - قابل اعتماد انجینئرنگ ٹیکنالوجی۔ قابل اعتماد ترسیل۔
ہم صرف ایک سپلائر نہیں ہیں، بلکہ چین میں آپ کے لیے مواد کے قابل اعتماد پارٹنر ہیں۔
عمودی طور پر مربوط پیداوار
10+ خودکار لائنوں (8,000+ ٹن/سال) کے ساتھ 20,000㎡ سہولت کا مالک۔ ان-ہاؤس ٹولنگ اینڈ ڈائی سنٹر تیز رفتار تخصیص اور لاگت پر موثر کنٹرول کو قابل بناتا ہے - کوئی مڈل مین مارک اپ نہیں۔

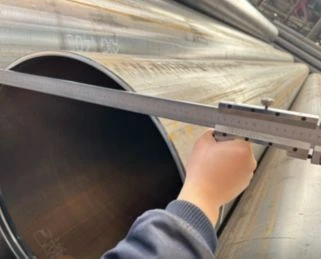

ہر مرحلے پر سخت کوالٹی کنٹرول
پورے پروڈکشن میں کلیدی QC چیک پوائنٹس پر مکمل ٹریس ایبلٹی. 100% ASTM/ASME، EN، اور GB معیارات کے مطابق۔ مواد کی جانچ کی رپورٹیں ہر کھیپ کے ساتھ دستیاب ہیں۔
قابل اعتماد ترسیل اور برآمد پیکیجنگ
10+ سال یورپ، شمالی امریکہ، جنوب مشرقی ایشیا اور مشرق وسطیٰ کو واٹر پروف اور اینٹی-زنگ کے تحفظ کے ساتھ برآمد کرنا، لچکدار ترسیل کے اختیارات کے ساتھ مل کر محفوظ اور وقت پر پہنچنے کو یقینی بناتا ہے۔
بڑے پیمانے پر پیداوار سے پہلے نمونہ کی توثیق
ہم معیار کی تصدیق کے لیے مفت نمونے فراہم کرتے ہیں، آپ کو منظوری کے بعد ہی بلک آرڈر دینے کی اجازت دیتا ہے۔ ہم درست جہتی پیمائش اور شفاف مینوفیکچرنگ کے ذریعے نمونے سے بڑے پیمانے پر پیداوار تک مستقل مزاجی کو یقینی بناتے ہیں۔
اکثر پوچھے گئے سوالات
سوال: ASTM A335 P11 کے اہم فوائد کیا ہیں؟
سوال: ASTM A335 P11 اور P1 میں کیا فرق ہے؟ کس طرح منتخب کرنے کے لئے؟
سوال: ASTM A335 P11 اور P22 کے درمیان کیا فرق ہے؟ ان کے درمیان انتخاب کیسے کریں؟
سوال: ASTM A335 P11 کے لیے زیادہ سے زیادہ سروس کا درجہ حرارت کیا ہے؟
سوال: ASTM A335 P11 کی ویلڈنگ کی کارکردگی کیا ہے؟
سوال: ASTM A335 P11 کی سنکنرن مزاحمت کیا ہے؟
ڈاؤن لوڈ، اتارنا ٹیگ: astm a335 p11، چین astm a335 p11 مینوفیکچررز، سپلائرز، فیکٹری
