مصنوعات کی خصوصیات

اعلی طاقت اچھی سختی کے ساتھ مماثل ہے (بنیادی فائدہ)

API 5L X65 کا بنیادی فائدہ اعلی طاقت اور سختی کے درمیان اس کے بہترین توازن میں ہے۔ کم-کاربن مائیکرو-اللوائے ڈیزائن (جس میں کاربن مواد عام طور پر 0.18٪ سے کم یا اس کے برابر ہوتا ہے) اور TMCP کنٹرولڈ رولنگ اور کولنگ کے عمل کی بدولت، X65 کم از کم پیداواری طاقت اور MP3m MP3a کی طاقت کو یقینی بناتے ہوئے درجہ حرارت کے اثرات کی سختی کو یقینی بناتا ہے۔ اس کی پیداوار کی طاقت X42 (290 MPa) کے مقابلے میں تقریباً 1.55 گنا ہے، جو اسے زیادہ پریشر ٹرانسمیشن ایپلی کیشنز کے لیے موزوں بناتی ہے۔

کارکردگی کے اشارے	پی ایس ایل 1 کے تقاضے	پی ایس ایل 2 کے تقاضے
کم از کم پیداوار کی طاقت (MPa)	450	450
زیادہ سے زیادہ پیداوار کی طاقت (MPa)	-	600
کم از کم تناؤ کی طاقت (MPa)	535	535
زیادہ سے زیادہ تناؤ کی طاقت (MPa)	-	760
پیداوار کا تناسب	-	عام طور پر 0.93 سے کم یا اس کے برابر
لمبا ہونا	22% سے زیادہ یا اس کے برابر	22% سے زیادہ یا اس کے برابر

نوٹ: PSL2 زیادہ سے زیادہ پیداوار کی طاقت اور زیادہ سے زیادہ تناؤ کی طاقت (بالترتیب 600 MPa اور 760 MPa کی بالائی حدوں کے ساتھ) دونوں پر حدیں لگاتا ہے، اس بات کو یقینی بناتے ہوئے کہ مواد میں پلاسٹک کی خرابی کی کافی صلاحیت اور اعلی حفاظتی مارجن ہے تاکہ ضرورت سے زیادہ پیداوار کی وجہ سے ٹوٹنے والی ناکامی کے خطرات سے بچا جا سکے-{4}}

بہترین ویلڈنگ کی کارکردگی (پائپ لائن سٹیل کے لیے بنیادی ضرورت)

API 5L X65 کا کم کاربن مساوی ڈیزائن ویلڈنگ کی بہترین کارکردگی کو یقینی بناتا ہے، جو پائپ لائن اسٹیلز کی بڑے پیمانے پر تعمیر کے لیے بنیادی ضرورت ہے۔ گریڈ PSL2 کے لیے کاربن کے مساوی (CEIIW) 0.43 سے کم یا اس کے برابر اور Pcm 0.25 سے کم یا اس کے برابر ہے، فیلڈ ویلڈنگ کے حالات کے تحت گرمی-متاثرہ زون میں ٹھنڈے ٹوٹنے کے خلاف اچھی سختی اور مزاحمت کو یقینی بناتا ہے۔
اہم ویلڈنگ پوائنٹس:
• کم CE قدر:
مؤثر طریقے سے ویلڈنگ کی گرمی-متاثرہ زون کے سخت ہونے کے رجحان کو کم کرتا ہے اور سرد شگافوں کے خطرے کو کم کرتا ہے
• کم-نقصان دہ-عنصر کا مواد:
ویلڈ اور بیس میٹریل کی پاکیزگی کو یقینی بنانے کے لیے P اور S مواد (S 0.005% سے کم یا اس کے برابر) پر سخت کنٹرول

• ویلڈنگ کے مختلف طریقوں کے لیے موزوں:
سیملیس سٹیل کے پائپوں کی بٹ ویلڈنگ، اچھی فیلڈ رِنگ ویلڈنگ کی کارکردگی کے ساتھ سرپل/سیدھے سیون ویلڈڈ پائپ وغیرہ کی ڈوبی ہوئی آرک ویلڈنگ

PSL1 گریڈ کے لیے، کاربن مواد کی بالائی حد نسبتاً وسیع ہے (0.28% سے کم یا اس کے برابر)، اور ویلڈنگ کے دوران 100-150 ڈگری پہلے سے گرم کرنے کی سفارش کی جاتی ہے۔ PSL2 گریڈ کے لیے، کاربن مواد کی ضرورت سخت ہے (0.16-0.18% سے کم یا اس کے برابر)، جس کے نتیجے میں بہتر ویلڈیبلٹی ہوتی ہے اور عام طور پر کوئی خاص پری ہیٹنگ یا صرف کم پری ہیٹنگ درجہ حرارت کی ضرورت نہیں ہوتی ہے۔

اچھی کم-درجہ حرارت کی سختی اور ٹوٹنے والے فریکچر کے خلاف مزاحمت

API 5L X65 PSL2 گریڈ کو Charpy V-نشان اثر ٹیسٹنگ کی ضرورت ہوتی ہے تاکہ یہ یقینی بنایا جا سکے کہ مواد کے ٹوٹنے والے فریکچر کے خلاف مزاحمت کو کم-درجہ حرارت کی خدمت کے حالات میں۔ TMCP کے عمل کے ذریعے حاصل کردہ باریک-مائیکرو اسٹرکچر مواد کے کم-درجہ حرارت کی سختی کو نمایاں طور پر بڑھاتا ہے، جس سے X65 لائن پائپ سٹیل کو ٹھنڈے علاقوں اور بڑے موسمی درجہ حرارت کے تغیرات کے ساتھ ماحول میں قابل اعتماد طریقے سے لاگو کیا جا سکتا ہے۔
عام اثر سختی انڈیکس (PSL2):
• ٹیسٹ درجہ حرارت: -30 ڈگری یا کم (صارف کی ضروریات کے مطابق)
• کم از کم اثر توانائی: 42 J (اوسط) سے زیادہ یا اس کے برابر / 36 J سے زیادہ یا اس کے برابر (انفرادی قدر)
• X65 کی اثر توانائی عام طور پر 75-100 J سے اوپر ہوتی ہے۔

اچھی سنکنرن مزاحمت اور ماحولیاتی موافقت

API 5L X65 عام ماحول، تازہ پانی، مٹی، اور تیل اور گیس میڈیا میں یکساں سنکنرن کے خلاف اچھی مزاحمت کی نمائش کرتا ہے۔ تیزابی خدمت کے ماحول کے لیے (H₂S پر مشتمل)، API 5L PSL2 ضمیمہ J کھٹے-مزاحم پائپوں (X65MS/L450MS) کے لیے اضافی ضروریات فراہم کرتا ہے، بشمول سلفر کا کم مواد (0.002% سے کم یا اس کے برابر)، سختی کنٹرول (کم یا اس کے برابر)، Hveristance کی کارکردگی اور 250 Hveristance کی کارکردگی۔

سمندری ماحول کے لیے، X65 Q/T گریڈ، ٹیمپرنگ کے بعد، درجہ حرارت میں اعلی درجے کی سختی اور ٹوٹنے والے فریکچر کے خلاف مزاحمت کو ظاہر کرتا ہے، جو اسے آف شور پلیٹ فارم ساختی پائپوں اور زیر سمندر پائپ لائنوں کے لیے موزوں بناتا ہے۔ جب کھٹی سروس کے حالات میں استعمال کیا جاتا ہے، PSL2 معیار کیمیائی ساخت، سختی، اور ہائیڈروجن-حوصلہ افزائی کریکنگ (HIC) مزاحمت پر سخت تقاضے عائد کرتا ہے۔

اچھی سرد موڑنے اور پروسیسنگ کی کارکردگی

API 5L X65 میں کاربن کا کم مواد اور معتدل پیداوار- سے- تناؤ کا تناسب ہے (PSL2 کی ضرورت 0.93 سے کم یا اس کے مساوی ہے)، جو اسے ٹھنڈا موڑنے کی اچھی صلاحیت فراہم کرتا ہے۔ یہ ٹھنڈے-مڑی ہوئی پائپ کی تیاری کے لیے موزوں ہے اور گرم موڑنے کے عمل کے ذریعے گرم-مڑی ہوئی کہنیوں کو بنانے کے لیے استعمال کیا جا سکتا ہے۔ یہ کنڈلی اور پلیٹ کے حالات میں اچھی مونڈنے والی، خالی کرنے، اور رول بنانے کی خصوصیات کو بھی ظاہر کرتا ہے۔ اس کے کام کو سخت کرنے والی خصوصیات ٹھنڈے موڑنے کے بعد طاقت کو بہتر بنانے میں مدد کرتی ہیں۔

تکنیکی وضاحتیں

کیمیائی ساخت (API Spec 5L / ISO 3183)

عنصر	پی ایس ایل 1 سیملیس ٹیوب	PSL1 ویلڈڈ پائپ	پی ایس ایل 2	نوٹ
C	0.28% سے کم یا اس کے برابر	0.26% سے کم یا اس کے برابر	0.16-0.18% سے کم یا اس کے برابر	کم-کاربن ڈیزائن تاکہ ویلڈیبلٹی اور کم-درجہ حرارت کی سختی کو یقینی بنایا جاسکے
Mn	1.30% سے کم یا اس کے برابر	1.30% سے کم یا اس کے برابر	1.10-1.70% سے کم یا اس کے برابر	ٹھوس حل کو مضبوط بنانا، طاقت کو بہتر بنانا
P	0.030% سے کم یا اس کے برابر	0.030% سے کم یا اس کے برابر	0.025% سے کم یا اس کے برابر	نقصان دہ عناصر، سختی سے کنٹرول
S	0.030% سے کم یا اس کے برابر	0.030% سے کم یا اس کے برابر	0.005-0.015% سے کم یا اس کے برابر	نقصان دہ عناصر، کم-درجہ حرارت کی سختی کو یقینی بنانے کے لیے سختی سے کنٹرول کیا جاتا ہے۔
سی	0.45% سے کم یا اس کے برابر	0.45% سے کم یا اس کے برابر	0.45-0.50% سے کم یا اس کے برابر	Deoxidizer، طاقت کو بہتر بنانے کے
V	0.05% سے کم یا اس کے برابر	0.05% سے کم یا اس کے برابر	0.10% سے کم یا اس کے برابر	Microalloying عناصر، ورن کو مضبوط بنانے
Nb	0.05% سے کم یا اس کے برابر	0.05% سے کم یا اس کے برابر	0.05% سے کم یا اس کے برابر	Microalloying عناصر، ٹھیک اناج کے لئے کنٹرول رولنگ
تی	0.04% سے کم یا اس کے برابر	0.04% سے کم یا اس کے برابر	0.02-0.04% سے کم یا اس کے برابر	Microalloying عناصر، ورن کو مضبوط بنانے
کروڑ	-	-	0.50% سے کم یا اس کے برابر	سختی اور سنکنرن مزاحمت کو بہتر بنائیں
مو	-	-	0.20% سے کم یا اس کے برابر	سختی اور مزاج کے استحکام کو بہتر بنائیں
نی	-	-	0.20% سے کم یا اس کے برابر	کم-درجہ حرارت کی سختی کو بہتر بنائیں
کیو	-	-	0.20% سے کم یا اس کے برابر	وایمنڈلیی سنکنرن مزاحمت کو بہتر بنائیں
CEIIW	-	-	0.43% سے کم یا اس کے برابر	کاربن کے برابر، ویلڈیبلٹی کو کنٹرول کرنا
پی سی ایم	-	-	0.25% سے کم یا اس کے برابر	کریک حساسیت انڈیکس
فے	باقی مقدار (≈ 97%)	باقی مقدار (≈ 97%)	باقی مقدار (≈ 97%)	میٹرکس عنصر

فزیکل پراپرٹیز

جائیداد	قدر/حد	ٹیسٹ کی شرائط
کثافت	≈ 7.85 g/cm³	کمرے کا درجہ حرارت (20 ڈگری)
میلٹنگ پوائنٹ	≈ 1420-1460 ڈگری	---
لچکدار ماڈیولس	≈ 207 GPa	کمرے کا درجہ حرارت
تھرمل چالکتا	≈ 50 W/(m·K)	کمرے کا درجہ حرارت
تھرمل توسیع کا گتانک (20-100 ڈگری)	≈ 12.0 × 10⁻⁶ /K	---
پوسن کا تناسب	≈ 0.28	کمرے کا درجہ حرارت

مکینیکل پراپرٹیز (عام قدر)

کارکردگی	پی ایس ایل 1	پی ایس ایل 2	نفاذ کے معیارات
کم از کم پیداوار کی طاقت	450 ایم پی اے	450 ایم پی اے	API Spec 5L/ISO 3183
زیادہ سے زیادہ پیداوار کی طاقت	-	600 ایم پی اے	API Spec 5L/ISO 3183
کم از کم تناؤ کی طاقت	535 ایم پی اے	535 ایم پی اے	API Spec 5L/ISO 3183
زیادہ سے زیادہ تناؤ کی طاقت	-	760 ایم پی اے	API Spec 5L/ISO 3183
لمبا ہونا	22% سے زیادہ یا اس کے برابر	22% سے زیادہ یا اس کے برابر	API اسپیک 5L

نوٹ: API 5L X65 میں 'X65' سے مراد 65,000 psi (تقریباً 450 MPa) کی کم از کم پیداوار کی طاقت ہے، جس کی تعداد کلو پاؤنڈ فی مربع انچ (ksi) کی اکائی کی نمائندگی کرتی ہے۔ X65 کی طاقت کی سطح X42 (290 MPa) کے مقابلے میں تقریباً 1.55 گنا ہے۔ پائپ مواد کی اصل پیداواری طاقت عام طور پر 470-550 MPa کے درمیان ہوتی ہے، اور تناؤ کی طاقت 550-650 MPa کے درمیان ہوتی ہے۔

قابل اطلاق میڈیا

1. قدرتی گیس، خام تیل، اور ریفائنڈ تیل: ہائی-دباؤ طویل-فاصلے کی مین ٹرانسمیشن لائنیں

2. پانی اور گارا: لمبی-پانی کی پائپ لائنیں، گارا کی نقل و حمل

3. کیمیکل میڈیا: کیمیائی پودوں میں ہائی پریشر سیال پائپ لائنز

4. شہری گیس: شہری ہائی پریشر گیس ڈسٹری بیوشن نیٹ ورکس

5. ساختی پائپس: تعمیراتی ڈھانچے، آف شور پلیٹ فارم جیکٹ (غیر-کروسیو ماحول)

6. عام corrosive ماحول: روایتی مٹی، ماحول، میٹھا پانی

نوٹ: API 5L X65 اعلی-درجہ حرارت، زیادہ-دباؤ، سخت تیزابیت والے میڈیا (جیسے گرم مرتکز ہائیڈروکلورک ایسڈ اور ہائیڈرو فلورک ایسڈ) کے لیے موزوں نہیں ہے۔ H₂S پر مشتمل تیزابیت والے تیل اور گیس کے ماحول میں، API 5L PSL2 کے ضمیمہ J میں متعین خصوصی گریڈ مواد (تیزاب-مزاحم پائپ X65MS/L450MS) کو منتخب کیا جانا چاہیے، جس میں سلفر کے مواد پر اضافی کنٹرول (0.002٪ سے کم یا اس کے برابر)، سختی (2002 سے کم یا اس کے مساوی)، سختی (200 سے کم یا HIC سے کم کارکردگی)۔

پروڈکٹ فارم اور مینوفیکچرنگ کا عمل

سیملیس سٹیل پائپ (سیملیس)

عمل: ہاٹ رولنگ پیئرسنگ + ایکسٹینشن رولنگ

قطر کی حد: 21.3 - 1067 ملی میٹر (1/2" - 42")

دیوار کی موٹائی کی حد: 2 - 150 ملی میٹر

خصوصیات: ہموار، ہائی پریشر-برداشت کرنے کی صلاحیت، ہائی پریشر تیل اور گیس کی مین لائنوں کے لیے موزوں

عام ایپلی کیشنز: ہائی پریشر سیال کی نقل و حمل، تیل اور گیس کے کنویں جمع کرنے اور ٹرانسمیشن پائپ لائنز

سیدھی سیون اونچی{{0}تعدد مزاحمت ویلڈڈ پائپ (ERW)

عمل: گرم-رولڈ کوائل → کولڈ موڑنے والی تشکیل → ہائی-فریکوئنسی ریزسٹنس ویلڈنگ

بیرونی قطر کی حد: عام طور پر 610 ملی میٹر (24 انچ) سے کم یا اس کے برابر

دیوار کی موٹائی کی حد: عام طور پر 20 ملی میٹر سے کم یا اس کے برابر

خصوصیات: اعلی جہتی درستگی، اعلی پیداوار کی کارکردگی، اور اہم لاگت کے فوائد

عام ایپلی کیشنز: درمیانے اور کم دباؤ والی تیل اور گیس کی شاخیں، شہری گیس پائپ لائنیں، اور ساختی پائپ

ویلڈنگ ہیٹ ان پٹ کنٹرول: مستحکم ویلڈ کوالٹی کو یقینی بنانے کے لیے 100 kHz (PSL2 کی ضرورت) سے زیادہ یا اس کے برابر پر ہائی فریکوئنسی ویلڈنگ

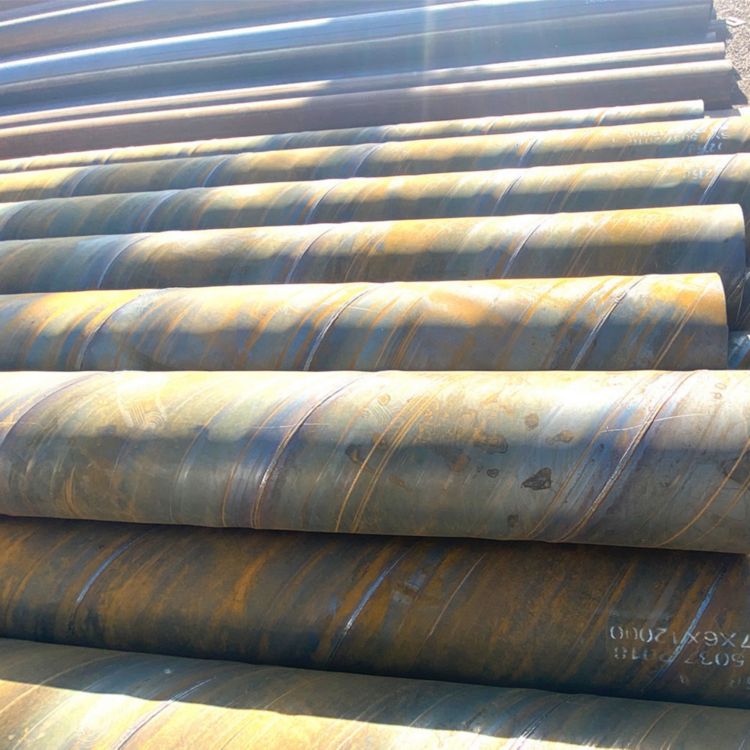

سرپل زیر آب آرک ویلڈڈ پائپ (SSAW)

عمل: گرم-رولڈ کوائل → سرپل تشکیل → دوہری-سائیڈڈ ڈوبی ہوئی آرک ویلڈنگ

بیرونی قطر کی حد: عام طور پر 219 - 2500 ملی میٹر

دیوار کی موٹائی کی حد: 6 - 25 ملی میٹر

خصوصیات: بڑا قطر اہم فوائد پیش کرتا ہے، ایک ہی چوڑائی کے اسٹیل سٹرپس کو مختلف قطر پیدا کرنے کی اجازت دیتا ہے۔ سرپل ویلڈز کا تناؤ سیدھے سیون کے مقابلے میں صرف 75-90% ہوتا ہے، جو انہیں زیادہ دباؤ کو برداشت کرنے کے قابل بناتا ہے۔ نظریاتی طور پر، وہ مسلسل لامحدود لمبائی میں پیدا کیے جا سکتے ہیں.

عام ایپلی کیشنز: بڑے-قطر کی واٹر/گیس ٹرانسمیشن پائپ لائنز، آف شور انجینئرنگ جیکٹ

سیدھی سیون ڈوبی ہوئی آرک ویلڈیڈ پائپ (LSAW)

عمل: اسٹیل پلیٹ → JCOE فارمنگ / UOE فارمنگ → دوہری-سائیڈڈ ڈوبی آرک ویلڈنگ

بیرونی قطر کی حد: 406 - 1620 ملی میٹر (16" - 64")

دیوار کی موٹائی کی حد: 6 - 50 ملی میٹر

خصوصیات: مختصر ویلڈز، کم ویلڈنگ مواد کی کھپت، بیرونی قطر کی وسیع رینج اور دیوار کی موٹائی

عام ایپلی کیشنز: ہائی-دباؤ طویل-فاصلہ ٹرانسمیشن پائپ لائنز، آبدوز پائپ لائنز، تیل اور گیس جمع کرنے اور نقل و حمل کی مین لائنز

قابل اطلاق معیارات اور ترسیل کی حالت

سٹینڈرڈ:API Spec 5L,ISO 3183,GB/T 9711

مصنوعات کی تفصیلات کی سطح: PSL1 (بنیادی سطح)، PSL2 (بہتر سطح)

ڈیلیوری کی حالت: ہاٹ-رولڈ، کنٹرولڈ رولنگ (TMCP)، نارملائزڈ، نارملائزڈ رولنگ، ہیٹ ٹریٹمنٹ (کوینچنگ + ٹیمپرنگ) وغیرہ۔

اینڈ پروسیسنگ: فلیٹ اینڈز، بیولڈ اینڈز، تھریڈڈ اینڈز، سپیشل فٹنگ اینڈز

سرٹیفکیٹ: PSL2 کے تقاضوں کی تعمیل کرتے وقت، ایک کمپلائنس سرٹیفکیٹ (SR15.1 لازمی) فراہم کیا جانا چاہیے، اور مکمل-پروسیس ٹریس ایبلٹی کو لاگو کیا جانا چاہیے (SR15.2 لازمی)۔

علاج کا نظام اور ویلڈنگ کے اہم نکات

API 5L X65 کی حتمی کارکردگی کا انحصار TMCP کنٹرولڈ رولنگ اور کنٹرولڈ کولنگ کے عمل یا بجھانے اور ٹیمپرنگ (Q&T) کے علاج پر ہے:

1. کنٹرولڈ رولنگ اور کنٹرولڈ کولنگ (TMCP، ایک باریک-مائیکرو اسٹرکچر اور بہترین مکینیکل خصوصیات حاصل کرنے کے لیے استعمال کیا جاتا ہے):

کھردری رولنگ کے لیے 1100-1200 ڈگری پر گرم کریں، پھر 850-950 ڈگری فنشنگ درجہ حرارت کی حد میں بڑی کمی کے ساتھ کنٹرولڈ رولنگ انجام دیں (نان ری اسٹالائزیشن زون میں رولنگ)، اس کے بعد 600-800 ڈگری کے اندر کنٹرولڈ کولنگ۔ اس کے نتیجے میں یکساں اور باریک فیرائٹ + پرلائٹ مائیکرو سٹرکچر (اناج کا سائز عام طور پر 9 سے بڑا یا اس کے برابر ہوتا ہے)، طاقت اور سختی کے متوازن امتزاج کو یقینی بناتا ہے۔ کھٹی سروس لائن پائپوں کے لیے، نقصان دہ مراحل کی بارش سے بچنے کے لیے TMCP ترجیحی عمل کا راستہ ہے۔

2. بجھانا اور ٹیمپرنگ (Q&T، X65Q گریڈ کے لیے، مجموعی کارکردگی کو بہتر بنانے کے لیے):

PSL2 گریڈ میں X65Q کے لیے، بجھانے اور ٹیمپرنگ ٹریٹمنٹ کی ضرورت ہوتی ہے: بجھانے کے لیے 900-940 ڈگری تک گرمی، اس کے بعد 530-630 ڈگری کی حد میں ٹیمپرنگ۔ بجھانے اور ٹیمپرنگ کا علاج اناج کی ساخت کو مزید بہتر بنا سکتا ہے، HIC مزاحمت اور تنظیمی یکسانیت کو بہتر بنا سکتا ہے۔ درجہ حرارت جتنا کم ہوگا (مثلاً 530 ڈگری)، طاقت اتنی ہی زیادہ ہوگی۔ ٹمپیرنگ درجہ حرارت جتنا زیادہ ہوگا (مثلاً 630 ڈگری)، سختی اتنی ہی بہتر ہوگی۔

3. پوسٹ-ویلڈ ہیٹ ٹریٹمنٹ (اگر ضرورت ہو):

اگر پائپ رِنگ ویلڈ ویلڈنگ کے بعد تناؤ سے نجات درکار ہے، تو 1-2 گھنٹے کے لیے 550-650 ڈگری پر ویلڈ ہیٹ ٹریٹمنٹ کے بعد کیا جا سکتا ہے۔ پوسٹ- ویلڈ ہیٹ ٹریٹمنٹ کو حرارتی اور ٹھنڈک کی شرحوں کو کنٹرول کرنے پر توجہ دینی چاہئے تاکہ بنیادی مواد کے مائکرو اسٹرکچر اور خصوصیات کو متاثر ہونے سے بچایا جاسکے۔ مطالعات سے پتہ چلتا ہے کہ 600 ڈگری پر ویلڈ کے بعد تناؤ سے نجات کا گرمی کا علاج مؤثر طریقے سے بقایا دباؤ کو کم کرسکتا ہے اور سختی کو بہتر بنا سکتا ہے۔

اہم یاد دہانی:

H₂S کے بغیر تیل اور گیس کی ترسیل کے روایتی ماحول میں، ویلڈنگ کے بعد تناؤ سے نجات کی گرمی کے علاج کی عام طور پر ضرورت نہیں ہوتی ہے۔

تیزابیت والے ماحول (H₂S پر مشتمل) پائپ لائنز کے لیے، API 5L PSL2 کے ضمیمہ J کے ساتھ سختی سے تعمیل کی ضرورت ہے تاکہ غلط پوسٹ-ویلڈ ہیٹ ٹریٹمنٹ کی وجہ سے زیادہ سختی (250 HV سے کم یا اس کے برابر) کو روکا جا سکے۔

ویلڈنگ کے دوران، گرمی سے متاثرہ زون میں اناج کو کھردری اور ضرورت سے زیادہ سختی کو روکنے کے لیے گرمی کے ان پٹ (تجویز کردہ 0.5-2.5 kJ/mm) اور انٹر پاس درجہ حرارت (عام طور پر 100 ڈگری سے کم یا اس کے برابر) پر سخت کنٹرول کی ضرورت ہوتی ہے۔

API 5L X65 (L450) ہائی-پریشر آئل اور گیس لمبی-فاصلہ ٹرانسمیشن پائپ لائنز، میرین پائپ لائنز، اور ہائی-طاقت والے ساختی پائپ ایپلی کیشنز کے لیے موزوں ہے۔ یہ مندرجہ ذیل علاقوں میں استعمال کرنے کی سفارش کی جاتی ہے:

درخواست کے میدان

تیل اور قدرتی گیس کے لیے لمبی-مین ٹرانسمیشن لائنیں۔
● ہائی-دباؤ طویل-تیل اور گیس کی ترسیل کی مین پائپ لائنیں
● آبدوز پائپ لائنز، میرین رائزر
● بڑے گیس فیلڈ کا اجتماع اور ٹرانسمیشن مین لائنز، قدرتی گیس کے ٹرنک پائپ لائن نیٹ ورک
شہری ہائی پریشر گیس پائپ لائن نیٹ ورک
● شہری ہائی پریشر -قدرتی گیس کی ترسیل اور تقسیم کا مین پائپ لائن نیٹ ورک
● ہائی-پریشر گیس ریگولیشن اسٹیشن انلیٹ اور آؤٹ لیٹ مین پائپ لائنز
پانی کی ترسیل اور آبپاشی انجینئرنگ
● طویل-فاصلہ ہائی-پریشر واٹر ٹرانسمیشن مین پائپ لائن
● پائپ لائنوں کو سپورٹ کرنے والا پانی کے تحفظ کا بڑا-پراجیکٹ
کیمیکل انجینئرنگ اور صنعتی ہائی-پریشر پائپنگ
● کیمیکل پلانٹس میں ہائی پریشر پروسیس پائپ لائنز
● پاور اسٹیشن ہائی-دباؤ گردش کرنے والی پانی کی پائپ
ساختی نلیاں (اعلی طاقت)
● آف شور پلیٹ فارم جیکٹ (اعلی-طاقت سیکشن)
● بڑے پل کے ڈھیر کی بنیادوں کے لیے پائپ
● اونچی-بلڈنگ اسٹیل اسٹرکچر سپورٹ پائپ
● آف شور ونڈ پاور فاؤنڈیشن ساختی پائپ

ترسیل اور حسب ضرورت

ہم اس بات کو یقینی بنانے کے لیے لچکدار اور قابل اعتماد سپلائی چین حل پیش کرتے ہیں کہ آپ کو API 5L X65 لائن پائپ ملے جو آپ کے پروجیکٹ کی ضروریات سے بالکل میل کھاتا ہے۔

فارم	سیملیس سٹیل پائپ	سیدھے سیون مزاحمت ویلڈڈ پائپ (ERW)	سرپل زیر آب آرک ویلڈڈ پائپ (SSAW)	سیدھی سیون ڈوبی آرک ویلڈیڈ پائپ (LSAW)
روایتی رینج	بیرونی قطر: 21.3 - 1067 ملی میٹر؛ دیوار کی موٹائی: 2 - 150 ملی میٹر	بیرونی قطر: 21.3 - 610 ملی میٹر؛ دیوار کی موٹائی: 2 - 20 ملی میٹر	بیرونی قطر: 219 - 2500 ملی میٹر؛ دیوار کی موٹائی: 6 - 25 ملی میٹر	بیرونی قطر: 406 - 1620 ملی میٹر؛ دیوار کی موٹائی: 6 - 50 ملی میٹر
حسب ضرورت صلاحیت	گرم-رولڈ سیملیس پائپ، فکسڈ-لمبائی کٹنگ، بیول مشیننگ، پائپ اینڈ تھریڈز، گرمی کے علاج کے خصوصی حالات	ہائی-فریکوئنسی سیدھی-سیم ویلڈڈ پائپ، فکسڈ-لمبائی کٹنگ، بیول پروسیسنگ، گالوانائزیشن/پلاسٹک کوٹنگ ٹریٹمنٹ	بڑے-قطر کے سرپل ویلڈڈ پائپ، فکسڈ-لمبائی کاٹنا، بیول پروسیسنگ، اینٹی-سنکنرن کوٹنگ (FBE/3PE)	JCOE/UOE کی تشکیل، لمبائی کاٹنا، بیول مشینی، خصوصی پائپ اینڈ ٹریٹمنٹ

ہمیں کیوں منتخب کریں؟ - قابل اعتماد انجینئرنگ ٹیکنالوجی۔ قابل اعتماد ترسیل۔

ہم صرف ایک سپلائر نہیں ہیں، بلکہ چین میں آپ کے لیے مواد کے قابل اعتماد پارٹنر ہیں۔

عمودی طور پر مربوط پیداوار

10+ خودکار لائنوں (8,000+ ٹن/سال) کے ساتھ 20,000㎡ سہولت کا مالک۔ ان-ہاؤس ٹولنگ اینڈ ڈائی سنٹر تیز رفتار تخصیص اور لاگت پر موثر کنٹرول کو قابل بناتا ہے - کوئی مڈل مین مارک اپ نہیں۔

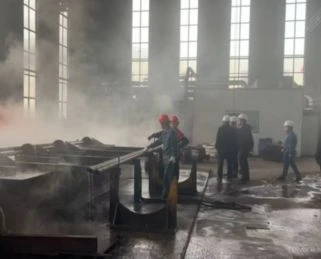

ہر مرحلے پر سخت کوالٹی کنٹرول

پورے پروڈکشن میں کلیدی QC چیک پوائنٹس پر مکمل ٹریس ایبلٹی. 100% ASTM/ASME، EN، اور GB معیارات کے مطابق۔ مواد کی جانچ کی رپورٹیں ہر کھیپ کے ساتھ دستیاب ہیں۔

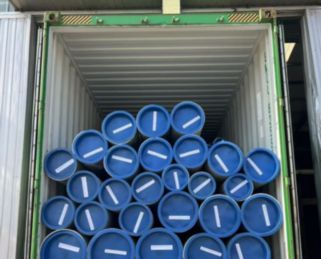

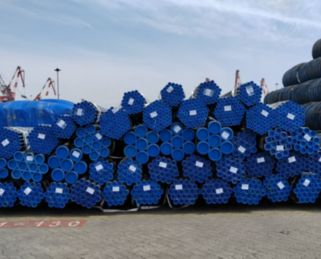

قابل اعتماد ترسیل اور برآمد پیکیجنگ

10+ سال یورپ، شمالی امریکہ، جنوب مشرقی ایشیا اور مشرق وسطیٰ کو واٹر پروف اور اینٹی-زنگ کے تحفظ کے ساتھ برآمد کرنا، لچکدار ترسیل کے اختیارات کے ساتھ مل کر محفوظ اور وقت پر پہنچنے کو یقینی بناتا ہے۔

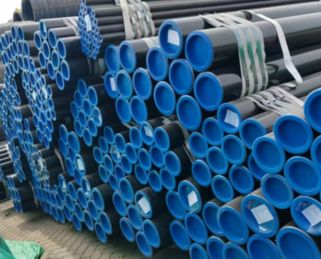

بڑے پیمانے پر پیداوار سے پہلے نمونہ کی توثیق

ہم معیار کی تصدیق کے لیے مفت نمونے فراہم کرتے ہیں، آپ کو منظوری کے بعد ہی بلک آرڈر دینے کی اجازت دیتا ہے۔ ہم درست جہتی پیمائش اور شفاف مینوفیکچرنگ کے ذریعے نمونے سے بڑے پیمانے پر پیداوار تک مستقل مزاجی کو یقینی بناتے ہیں۔

اکثر پوچھے گئے سوالات

سوال: API 5L X65 کے اہم فوائد کیا ہیں؟

1. اعلی طاقت اچھی سختی کے ساتھ مماثل ہے:
450 MPa کی کم از کم پیداوار کی طاقت، 535 MPa کی کم از کم تناؤ کی طاقت، بہترین کم-درجہ حرارت کے اثرات کی سختی کے ساتھ (اثر توانائی 42 J سے زیادہ یا اس کے برابر -30 ڈگری پر)، یہ اعلی-دباؤ، پیچیدہ ارضیاتی، اور کم درجہ حرارت کے ماحول کے لیے موزوں ہے۔
2. بہترین ویلڈنگ کی کارکردگی:
کم کاربن کے مساوی (CEIIW 0.43 سے کم یا اس کے برابر، Pcm 0.25 سے کم یا اس کے برابر) کے ساتھ ڈیزائن کیا گیا، یہ اچھی فیلڈ رِنگ ویلڈنگ کی تعمیراتی کارکردگی کو ظاہر کرتا ہے۔ ویلڈ گرمی-متاثرہ زون میں اچھی سختی اور ٹھنڈے ٹوٹنے کے خلاف مزاحمت ہوتی ہے۔
3. اعلی قیمت-تاثریت:
X65 اعلی-طاقت والی پائپ لائن اسٹیل کا بنیادی درجہ ہے۔ اس کی اعلیٰ طاقت دیوار کی موٹائی کو کم کرنے کی اجازت دیتی ہے، جس سے یہ اعلی-دباؤ والی لمبی-پائپ لائن پروجیکٹس کے لیے ایک اقتصادی اور موثر انتخاب ہے۔
4. متنوع مصنوعات کی شکلیں:
21.3 ملی میٹر سے 2500 ملی میٹر تک کے بیرونی قطر کے ساتھ سیملیس پائپ، ERW، SSAW، اور LSAW سمیت مختلف مینوفیکچرنگ کے عمل کا احاطہ کرتا ہے۔
5. ماحول دوست اور پائیدار:
خصوصیات کم-کاربن مائیکرو-الائے ڈیزائن، ماحولیاتی ضروریات کو پورا کرنا؛ پائپ لائن اسٹیل کی ری سائیکلبلٹی کی شرح زیادہ ہے۔
6. متعدد بین الاقوامی معیارات کے مطابق:
API Spec 5L, ISO 3183, GB/T 9711, NACE MR0175 (اپنڈکس کی ضروریات کے مطابق) وغیرہ۔

سوال: API 5L X65 PSL1 اور PSL2 میں کیا فرق ہے؟ کس طرح منتخب کرنے کے لئے؟

موازنہ آئٹم	پی ایس ایل 1 (بنیادی سطح)	PSL2 (بہتر سطح)
کاربن مواد کی اوپری حد	0.28٪ سے کم یا اس کے برابر (ہموار) / 0.26٪ سے کم یا اس کے برابر (ویلڈڈ پائپ)	0.16-0.18% سے کم یا اس کے برابر
سلفر مواد بالائی حد	0.030% سے کم یا اس کے برابر	0.005-0.015% سے کم یا اس کے برابر (PSL2 سخت ہے)
کاربن مساوی (CEIIW)	کوئی تقاضے نہیں۔	0.43% سے کم یا اس کے برابر (سخت ویلڈنگ کنٹرول)
زیادہ سے زیادہ پیداوار کی طاقت	کوئی اوپری حد نہیں۔	600 MPa سے کم یا اس کے مساوی (تعداد کو یقینی بنائیں اور ضرورت سے زیادہ پیداوار سے بچیں- سے- تناؤ کی طاقت کا تناسب)
زیادہ سے زیادہ تناؤ کی طاقت	کوئی اوپری حد نہیں۔	760 MPa سے کم یا اس کے برابر
اثر سختی	صرف اس وقت درکار ہے جب صارف کی طرف سے وضاحت کی گئی ہو۔	لازمی ضرورت (-30 ڈگری، کم درجہ حرارت کی سختی کی یقین دہانی)
غیر-تباہ کن جانچ	غیر-لازمی۔	لازمی شرط
ٹریس ایبلٹی	صرف پتہ لگانے کے بعد ٹریس کیا جا سکتا ہے (جب صارف کی طرف سے وضاحت کی جاتی ہے)	لازمی مکمل-پروسیس ٹریس ایبلٹی (SR15.2 لازمی)
سرٹیفکیٹ کے تقاضے	صرف اس وقت فراہم کریں جب صارف کی طرف سے وضاحت کی گئی ہو۔	تعمیل سرٹیفکیٹس کی لازمی فراہمی (SR15.1 لازمی)
انتخاب کی تجاویز	بنیادی طور پر عام پائپ لائنوں اور عام سنکنرن ماحول کے لیے استعمال کیا جاتا ہے۔	بنیادی طور پر ہائی-دباؤ، کم-درجہ حرارت، تیزابیت والے ماحول اور اہم منصوبوں کے لیے استعمال کیا جاتا ہے

سوال: API 5L X42، X52، X65، اور X70 کے درمیان کیا فرق ہے؟ ان میں سے انتخاب کیسے کریں؟

سوال: API 5L X65 کے لیے زیادہ سے زیادہ آپریٹنگ درجہ حرارت کیا ہے؟

سوال: API 5L X65 کی ویلڈنگ کی کارکردگی کیا ہے؟

API 5L X65 میں ویلڈنگ کی بہترین کارکردگی ہے، جو اسے ہائی پریشر پائپ لائن اسٹیلز کے بڑے-پیمانے پر فیلڈ کی تعمیر کے لیے ایک مثالی انتخاب بناتی ہے:
1. کیمیائی ساخت کے فوائد: کم کاربن مساوی (CEIIW 0.43 سے کم یا اس کے برابر، Pcm 0.25 سے کم یا اس کے برابر) اور کم P/S مواد (S کم یا 0.005% کے برابر) اعلی سختی کو یقینی بناتا ہے۔
2. تجویز کردہ ویلڈنگ کے طریقے: SMAW (شیلڈ میٹل آرک ویلڈنگ)، GMAW (گیس میٹل آرک ویلڈنگ)، SAW (سبمرڈ آرک ویلڈنگ)، GTAW (گیس ٹنگسٹن آرک ویلڈنگ)۔
3. پہلے سے گرم کرنے کے تقاضے:
• PSL1 معیاری کاربن سٹیل گریڈ (C سے زیادہ یا اس کے برابر 0.20%): 100-150 ڈگری پہلے سے گرم کرنے کی سفارش کی جاتی ہے
• PSL2 فائن-گرین اسٹیل (TMCP، نارملائزڈ رولنگ): عام طور پر پہلے سے ہیٹنگ کی ضرورت نہیں ہوتی ہے یا صرف کم پری ہیٹنگ درجہ حرارت (50-100 ڈگری) کی ضرورت ہوتی ہے۔
4. پوسٹ-ویلڈ ہیٹ ٹریٹمنٹ (PWHT):
• روایتی تیل اور گیس ٹرانسمیشن پائپ لائنز: ویلڈنگ کے بعد تناؤ سے نجات- گرمی کے علاج کی عام طور پر ضرورت نہیں ہوتی ہے۔
• موٹی-دیواری پائپ یا اونچی-ریسٹرینٹ جوائنٹ: تناؤ کو دور کرنے کے لیے، پوسٹ-ویلڈ ہیٹ ٹریٹمنٹ (PWHT) 550-650 ڈگری پر کیا جا سکتا ہے (600 ڈگری عام طور پر تناؤ سے نجات دلانے کے لیے استعمال ہونے والا گرمی کا درجہ حرارت ہے)۔
• مطالعات سے پتہ چلتا ہے کہ پوسٹ-ویلڈ ہیٹ ٹریٹمنٹ (PWHT) اناج کو مؤثر طریقے سے بہتر کر سکتا ہے، ساخت کے اثرات کو کم کر سکتا ہے، اس طرح ویلڈڈ جوڑوں کے اثر کی سختی کو نمایاں طور پر بہتر بنا سکتا ہے۔
5. ویلڈنگ کا مواد ملاپ:
• PSL1: روٹ پاس ویلڈنگ کے لیے E6010 سیلولوز الیکٹروڈ استعمال کرنے کی سفارش کی جاتی ہے، اس کے بعد E7010/E8010 الیکٹروڈ فل اور کور پاسز کے لیے استعمال کریں۔
• PSL2: کم{-ہائیڈروجن الیکٹروڈ E8010/E9010 یا GMAW ٹھوس/کورڈ ویلڈنگ تاروں کو استعمال کرنے کی سفارش کی جاتی ہے۔

سوال: API 5L X65 کی سنکنرن مزاحمت کیا ہے؟

سوال: کیا API 5L X65 ASTM A53 یا X42 کی جگہ لے سکتا ہے؟

یہ جزوی طور پر تبدیل کر سکتا ہے، خاص طور پر اعلی شدت اور اچھی ویلڈیبلٹی ضروریات کے ساتھ ایپلی کیشنز میں:
متبادل کے لیے موزوں حالات:
• ہائی پریشر سیال ٹرانسمیشن:
X65 (450 MPa) کی طاقت A53 B گریڈ (240 MPa) اور X42 (290 MPa) سے نمایاں طور پر زیادہ ہے۔ اسی بیرونی قطر اور دباؤ کے تحت، یہ دیوار کی پتلی موٹائی کی اجازت دیتا ہے، جس کے نتیجے میں وزن میں خاطر خواہ کمی واقع ہوتی ہے۔
• لمبی-دوری کی پائپ لائنوں کی مین ٹرنک لائن:
X65 ہائی-دباؤ والی لمبی-دوری کی پائپ لائنوں کے لیے اہم اسٹیل گریڈ ہے، جس کی خصوصیت اعلیٰ طاقت اور اچھی قیمت-تاثریت ہے۔
• میرین انجینئرنگ ساختی پائپ:
X65 کی اعلی-طاقت کی خصوصیات بھاری-لوڈ ڈھانچے جیسے آف شور پلیٹ فارمز کے لیے موزوں ہیں
ایسے حالات جہاں متبادل مناسب نہیں ہے:
• غیر-دباؤ والے اجزاء:
A53/A500 ساختی ٹیوبیں زیادہ لاگت-موثر ہیں۔
• درمیانے اور کم{0} پریشر پائپ لائنز:
X42 یا X52 کافی ہیں، X65 میں ضرورت سے زیادہ طاقت ہے۔
تیزابی ماحول (H₂S):
اس بات کی تصدیق کرنا ضروری ہے کہ تیزاب کے خلاف- ضروریات پوری ہو گئی ہیں۔ عام X65 قابل اطلاق نہیں ہے؛ اس کے بجائے X65MS کو منتخب کیا جانا چاہیے۔

مواد کے انتخاب کی سفارشات:
مخصوص مواد کے انتخاب کے لیے، براہ کرم تفصیلی آپریٹنگ حالات فراہم کریں (ڈیزائن کا دباؤ، پہنچایا ہوا میڈیم، محیطی درجہ حرارت، H₂S/CO₂ کی موجودگی، ویلڈنگ کی ضروریات، پائپ کا قطر اور دیوار کی موٹائی)۔ X65 اور دیگر سٹیل گریڈز کے درمیان بہترین انتخاب کرنے میں آپ کی مدد کرنے کے لیے ہم تکنیکی اور معاشی موازنہ کے تجزیہ میں مدد کر سکتے ہیں۔
مخصوص تصریحات، مواد کی جانچ کی رپورٹس، یا تکنیکی پیرامیٹر شیٹس کے حوالے کے لیے، براہ کرم ہمارے سیلز انجینئرز سے رابطہ کریں۔ ہم ضروریات کے مطابق طول و عرض، ترسیل کے حالات، اور سطح کے علاج (کوٹنگ/پلیٹنگ) کو حسب ضرورت بنانے کی حمایت کرتے ہیں، اور بین الاقوامی سرٹیفیکیشن دستاویزات (API، ISO، EN، GB، وغیرہ) کا مکمل سیٹ فراہم کرتے ہیں۔

ڈاؤن لوڈ، اتارنا ٹیگ: api 5l x65، چین api 5l x65 مینوفیکچررز، سپلائرز، فیکٹری

موازنہ آئٹم	X42	X52	X65	X70
کم از کم پیداوار کی طاقت (MPa)	290 (42 ksi)	360 (52 ksi)	450 (65 ksi)	485 (70 ksi)
کم از کم تناؤ کی طاقت (MPa)	414 (60 ksi)	460 (67 ksi)	535 (75 ksi)	570 (82 ksi)
طاقت کا درجہ	اعتدال سے کم	درمیانہ	اعتدال سے زیادہ	اعلی
دیوار کی موٹائی اور قیمت	موٹا اور کم قیمت	اعتدال پسند، پیسے کی اچھی قیمت	پتلی، معتدل مواد کی قیمت کے ساتھ	پتلا، اعلی مواد کی قیمت
ویلڈیبلٹی	بہترین	اچھا	اچھا	بہتر (تھوڑے سے زیادہ CE قدر کے ساتھ)
عام ایپلی کیشنز	درمیانے اور کم دباؤ والے پائپ لائن نیٹ ورکس، ساختی پائپ	درمیانی اور زیادہ-پریشر لمبی-فاصلہ پائپ لائنیں۔	ہائی-وولٹیج مین ٹرانسمیشن لائنز، میرین پائپ لائنز	ltra-ہائی وولٹیج مین ٹرانسمیشن لائن
انتخاب کی تجاویز	عام دباؤ کا پہلا انتخاب	درمیانے دباؤ کے لیے بہترین قیمت	ہائی پریشر ٹرانسمیشن مین لائنز کے لیے ترجیحی انتخاب	ltra-ہائی پریشر، انتہائی وزن میں کمی کا تعاقب

API 5L X65
